双轴撕碎机

应用领域:广泛应用于废塑料、废橡胶、木材、油漆桶、废弃家电外壳(塑壳、金属壳)、废旧电路板(线路板)、废旧电缆线和其它大体积废弃物的破碎加工

适用物料:废旧编织袋原木,油漆桶,汽车轮胎,废旧橡胶,废旧家具

产品概述:双轴撕碎机又叫做双轴破碎机,该机是利用低转速大扭矩的特点对较难破碎加工的废旧金属、塑料、木材实现破碎加工的设备,该机在结构上由两组穿有撕碎机刀片的主轴相对运动从而对物料进行挤压、撕裂破碎。

24小时免费咨询热线15617985511
免费获取报价
双轴撕碎机
产品介绍
双轴撕碎机(又名双轴破碎机、剪切式撕碎机),河南万邦双轴撕碎机主要被广泛应用于废塑料、废橡胶、木材、油漆桶、废弃家电外壳(塑壳、金属壳)、废旧电路板(线路板)、废旧电缆线和其它大体积废弃物的破碎加工,相对其它粉碎机设备,双轴撕碎机属于慢速大扭矩破碎设备,在加工物料上主要集中于金属、塑料构件的破碎和大型坚硬物料的粉碎加工,我公司双轴撕碎机是在吸收国外先进经验后根据市场具体发展需要改进的一种具有适用于国内市场的物料破碎加工设备。河南万邦机械双轴撕碎机在电路控制方面采用plc可编程控制器并为设备的升级预留接口,客户在购买设备后可享受我公司系统升级带来的便利从而在低成本下实现设备的高附加值。
双轴撕碎机双轴破碎机
双轴撕碎机适用范围
1、各种中空容器:塑料饮料罐、塑料桶、铁桶、包装箱、包装桶
2、废旧家电:电视机、洗衣机、冰箱外壳
3、管材:大型管材、管件、PE管材
4、废旧模板:木托盘、塑料托盘、叉车托板
5、废旧轮胎:小车轮胎,卡车轮胎
6、废旧金属:汽车外壳、铝合金,废旧铸铝件,发动机外壳、铅以及厚度在5mm以下的钢板
7、餐厨垃圾、生活垃圾、动物尸体、RDF衍生物、医疗垃圾、生物桔杆、园林垃圾 8、胶头料、纸厂绞绳
双轴撕碎机优势
1、双轴撕碎机适用于木材、金属、塑胶等材料进行加工破碎。
2、较单轴粉碎机,在应用方面适用范围更广。
3、在厚度、形状、排列顺序等方面设计加工独特的回转刀,剪切力强、刀刃锋利,能够高效率破碎。
4、特厚板材精密加工的组合结构外框,大角度六角柱的强力旋转轴,大口径坚固投入料斗,因此可以放心投入大型原料。
5、刀具由特殊合金钢制作,坚固耐用。
6、低速运转,噪音低,粉尘少。
7、可编程控制,多段调速适用于不同物料的破碎加工。
8、出料颗粒大小均匀。
结构原理

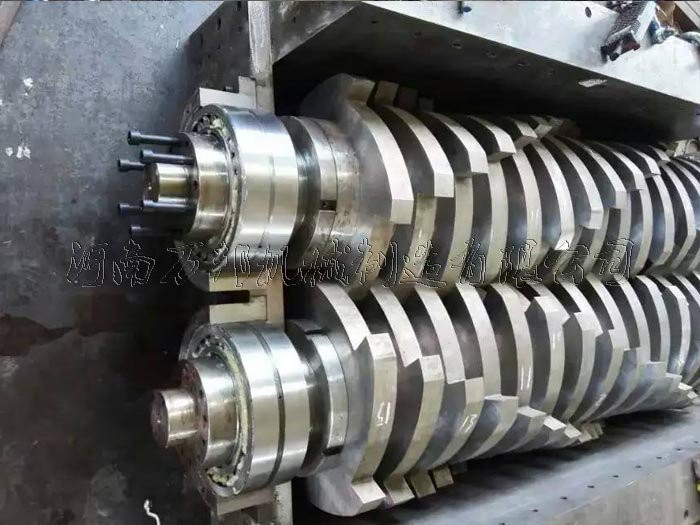

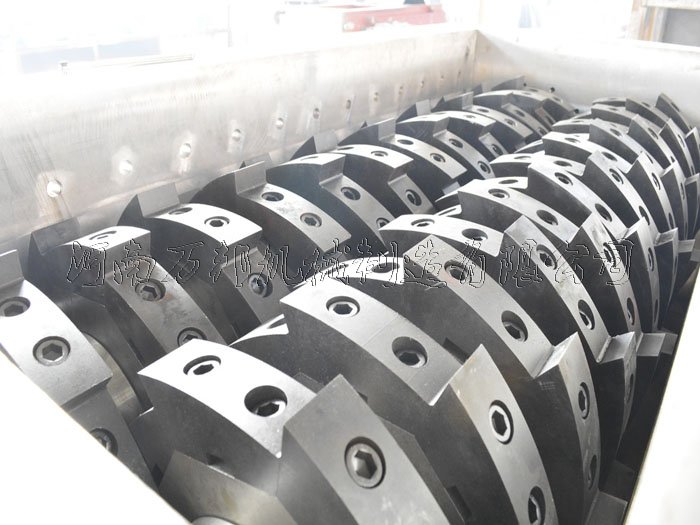

双轴撕碎机结构双轴撕碎机内部
双轴撕碎机顾名思义即采用两套装有撕碎机刀片的转子在设备机腔内相对旋转从而采用收缩两轴夹角的原理对进入机腔内的物料进行挤压,由于刀片的特殊设计进入两轴夹角后的物料被刀片棱角固定从而进一步为夹角的收缩创造条件,在物料受力达到物料屈服强度后物料在刀片间开始断裂,从而完成撕碎效果。
双轴撕碎机在结构组成上主要由以下部分组成:
1.破碎机主体
设备主要机体采用优质钢板焊接消除应力处理/整体机加工,确保设备在长时间重负荷中稳定性。
2.动刀/定刀
动刀材料采用专用特殊合金工具钢锻打毛坯,精密机加工、多次热处理和低温冷冻热处理技术而成,整体韧性硬度一致能重复修复使用,确保在切削性能和使用寿命。定刀采用专利挂钩式安装,优化刀具更换功能,使刀具维护更换更加高效。
3.轴承/密封
轴承座采用专利的拼合便拆式,能快速拆下动刀、定刀、轴承等部件,易于维护和更换刀具,特有的密封结构有效阻隔破碎物和油脂的接触,处理液态物料也能保护轴承和齿轮等。
4.刀轴
采用高强度重载专用钢材加工精制,更合理地配合刀具为切削提供有力的动力。
5.减速机
双轴撕碎机减速机作为设备重要载荷转换输出的装置,在撕碎机整体中的地位不可忽视,好的减速机的额定载荷下输出扭矩较高,动力损失下。
6.电动机及电路控制机构
河南万邦机械撕碎机电动机采用三相纯铜电机可有效的延长设备过载时间从而保障电机不被烧坏,其次在电路控制机构上双轴撕碎机采用西门子plc可编程控制器进行设备精准控制,如需加工特殊物料该控制系统还看兼容伺服电机驱动器对电机转速及步距做出精确调节,在设备安全自锁机构上采用热敏感应当物料剪切强度高于电机驱动力时该机主轴自动反转从而对电机起到保护作用。
技术参数
型号

功率(kw)

转速(r/min)

产量(t)

刀盘数

刀盘直径(mm)

减速机

长宽高(m)

WB400SQ
4-11*2
12-25
0.5-1

依据刀盘厚度Y=L/T

    Y 刀盘数量

    L 型号

    T刀盘厚度

φ200
250*2
1.8*1.5*1.6
WB600SQ
4-15*2
10-24
2-3
φ200
350*2
2.6*2*1.9
WB800SQ
4-22*2
10-24
3-4
φ360
500*2
2.8*2*1.9
WB1000SQ
6-30*2
8-22
4-5
φ400
600*2
3*2*1.9
WB1200SQ
6-37*2
8-22
6-10
φ450
650*2
3.4*2.2*2.2
WB1400SQ
6-45*2
8-24
8-12
φ520
750*2
4*3*2.4
WB1600SQ
6-55*2
8-24
10-18
φ560
750*2
5*3*2.4
WB1900SQ
6-75*2
6-20
14-22
φ650
800*2
6*3.5*2.5
WB2200SQ
6-110*2
6-20
18-26
φ750
850*2
7.5*4*4.5
