电路板撕碎机

应用领域:电子垃圾处理中心、废旧电线处理中心、手机电脑拆解处理中心、家电拆解处理中心等

适用物料:电路板撕碎机适用于对废旧手机电路板、电脑电路板、LED板、家电及工业电路板或电器的粉碎加工,也适用于各种金属、橡胶、塑料、木材的粉碎加工。

产品概述:电路板撕碎机是相对电路板粉碎机适用范围更加广泛的设备,该机改变了原有电路板粉碎设备的冲击破碎原理采用了更加安全便捷的剪切破碎原理,通过该原理可实现对电路板的粗碎加工作业,从而满足细粉要求,在处理规模上该机通常可达到1-40t/h,尤其对于大型电路板或LED板效果更佳。

24小时免费咨询热线15617985511
免费获取报价
电路板撕碎机
设备介绍
   电路板撕碎机又叫做电路板粉碎机、剪切式电路板撕碎机,通过该机的应用可很好解决废旧电路板粗碎问题实现废旧电子元器件的一次性破坏加工是电路板印刷厂、电子元器件制造厂用于公司废品处理及打样破坏性粉碎的专业设备。在应用上也可用于对废旧电路板的粉碎加工从而用于选铜及提炼贵金属。电路板撕碎机在工作原理上采用剪切式破碎原理通过互相剪切的刀片实现对电路板的剪切、撕扯破碎加工,在应用上该机相对粉碎机具有噪音低、粉尘少的优势。在经济价值上电路板撕碎机可将废旧电路板中的金、铝、镍、铅、硅、铜、银等贵金属进行提炼预加工。据统计,1吨废旧电路板中可分离提炼出0.9公斤黄金、29.6公斤锡、128.7公斤铜、270公斤塑料以及少量钯、铂等贵重金属。

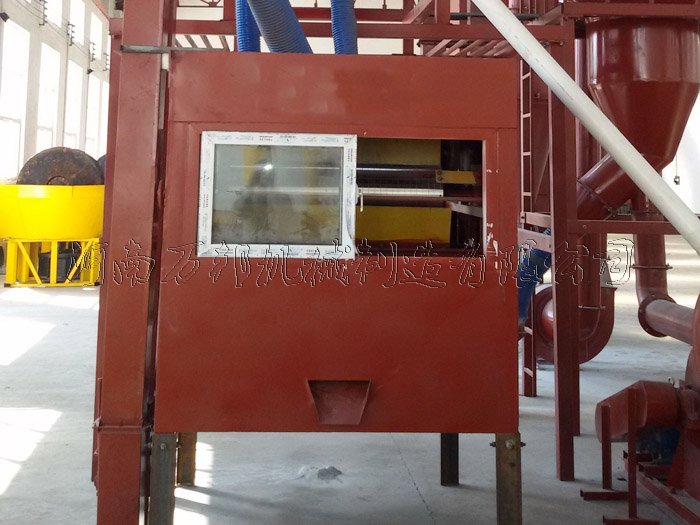

电路板撕碎机内部电路板撕碎机
  对于电路板撕碎机的相关配套设备上河南万邦机械还可为您提高细碎磨粉设备、高压静电分离设备、震动线材塑料粉碎设备等,为您组建电路板撕碎机分离设备提供工艺设备及技术指导。

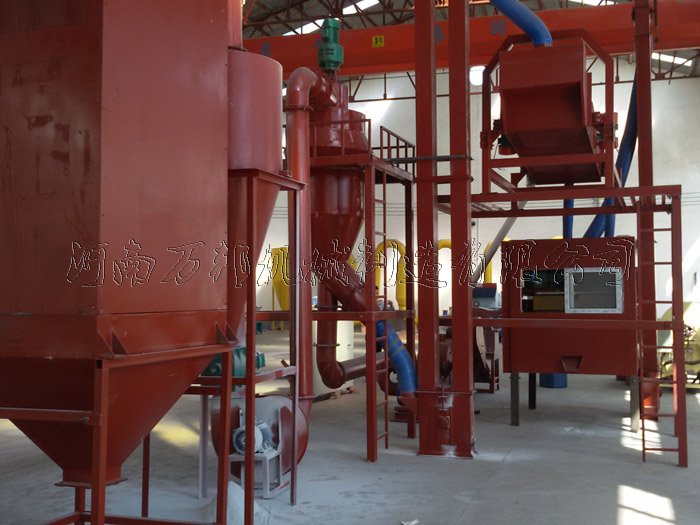

电路板分选设备电路板分选机
工作视频
工作原理
 在运行原理上电路板撕碎机不同于电路板粉碎机,即双轴撕碎机不同于锤片式粉碎机,当废旧电路板或其它电子垃圾随传送装置进入撕碎机料仓后,低速旋转的主轴带动刀片实现从扭矩到切割盈利的转变,在刀片线速度方向的不断转变中对废旧电路板实现卡死、拉伸、切割的效果从而实现电路板的连续性进料粉碎,在整个使用过程中该机具有无噪音、无粉尘、产量高的优点。

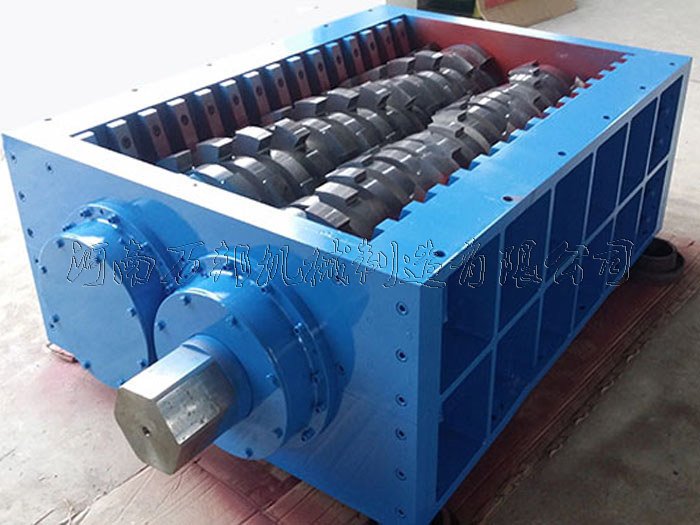

电路板撕碎机原理电路板粉碎机内部
在设备组成上电路板撕碎机主要由:
1.电路板撕碎机主体
设备主要机体采用优质钢板焊接消除应力处理/整体机加工,确保设备在长时间重负荷中稳定性。
2.电路板撕碎机动刀/定刀
动刀材料采用专用特殊合金工具钢锻打毛坯,精密机加工、多次热处理和低温冷冻热处理技术而成,整体韧性硬度一致能重复修复使用,确保在切削性能和使用寿命。定刀采用专利挂钩式安装,优化刀具更换功能,使刀具维护更换更加高效。
3.电路板撕碎机轴承/密封
轴承座采用专利的拼合便拆式,能快速拆下动刀、定刀、轴承等部件,易于维护和更换刀具,特有的密封结构有效阻隔破碎物和油脂的接触,处理液态物料也能保护轴承和齿轮等。
4.电路板撕碎机刀轴
采用高强度重载专用钢材加工精制,更合理地配合刀具为切削提供有力的动力。
5、电控系统
采用plc工业自动化程序对设备进行连锁控制防止设备操作故障导致的意外。
性能特点:
1、相对电路板撕粉碎机更加安全便捷。
2、相对电路板撕碎机噪音更低、粉尘更少更加环保高效。
3、全自动电脑控制,独有安全防护系统不再卡机,高效防护安全耐用。
4、效率更高,粉碎过程中物料中贵金属不再随粉尘流失。
5、高效投资价值,政策扶持项目首选。
技术参数
型号

功率(kw)

转速(r/min)

产量(t)

刀盘数

刀盘直径(mm)

减速机

长宽高(m)

WB400SQ
4-11*2
12-25
0.5-1

依据刀盘厚度Y=L/T

    Y 刀盘数量

    L 型号

    T刀盘厚度

φ200
250*2
1.8*1.5*1.6
WB600SQ
4-15*2
10-24
2-3
φ200
350*2
2.6*2*1.9
WB800SQ
4-22*2
10-24
3-4
φ360
500*2
2.8*2*1.9
WB1000SQ
6-30*2
8-22
4-5
φ400
600*2
3*2*1.9
WB1200SQ
6-37*2
8-22
6-10
φ450
650*2
3.4*2.2*2.2
WB1400SQ
6-45*2
8-24
8-12
φ520
750*2
4*3*2.4
WB1600SQ
6-55*2
8-24
10-18
φ560
750*2
5*3*2.4
WB1900SQ
6-75*2
6-20
14-22
φ650
800*2
6*3.5*2.5
WB2200SQ
6-110*2
6-20
18-26
φ750
850*2
7.5*4*4.5
